恆定动力腕表杰作 GIRARD-PERREGAUX.ZENITH

动力输出不均是影响精度的重要变因。发条的扭力从满鍊到空鍊会呈曲线下滑,随着扭力变化,摆轮的摆辐也会随之增减,由此造成机芯精度的不稳定,于是乎改进动力输出的曲线就成了表厂提升表款长时间精度的一个关键,各种恆定动力的系统应运而生,成了机芯研发的另一个战场。






GIRARD-PERREGAUX
Constant Escapement

GP的恆定动力擒纵2008年就发表了,不过当时只有一枚裸装的原型机芯,想不到2013他们无预警把表做出来了,并且在年内投产,甚至一举拿下同年日内瓦鐘表奖的最高荣誉金指针奖。



▲ 18K白金材质/MVT-009100-0007手动上鍊机芯/偏心时、偏心分、秒显示/恆定动力擒纵、动力储存显示/鱷鱼皮表带、折叠扣/蓝宝石水晶镜面、螺丝固定式透明底盖/防水30米/参考价:NT$ 3,732,800/查询电话:0987-666-597


2013年GIRARD-PERREGAUX芝柏推出的Constant Escapement恆定动力擒纵堪称是近代最具原创性的擒纵系统之一。这项装置早在2008年就已经发表了,不过当时还只有一枚裸装的原型机芯,离产品化有多远也不甚明朗,接下来马上碰到了金融海啸,表界整体的发展都转趋保守,于是乎我们也就以为这项计画从此沉入水底,就像当时许多断头的概念表一样,想不到在首次发表五年后,GP无预警地把表做出来了,并且成功地在年内投产,甚至一举拿下同年日内瓦鐘表奖的最高荣誉金指针奖,漂亮地演出了一场復活大秀。

GP的这套恆定动力擒纵其实应该定义为一种摆轮稳定系统。它的核心是一枚硅材质的蝶翼形薄板,薄板中央有条跟板身一体成型细丝横过整个系统,中间连结到一个鸥翼形马仔的两翼,马仔的两端再分别接上摆轮和一组双擒纵轮。其实如果不看这枚薄板,剩餘的零件本身也自成一个擒纵系统,然而这枚薄板的功能在于规范摆轮的摆辐。当摆轮开始动作,衝击宝石拨动马仔,马仔的摆动会将薄板上的细丝挠曲的方向带向另一边,而当马仔随着摆轮摆向另一边时细丝的挠曲又会被带回来,由此不断反覆。

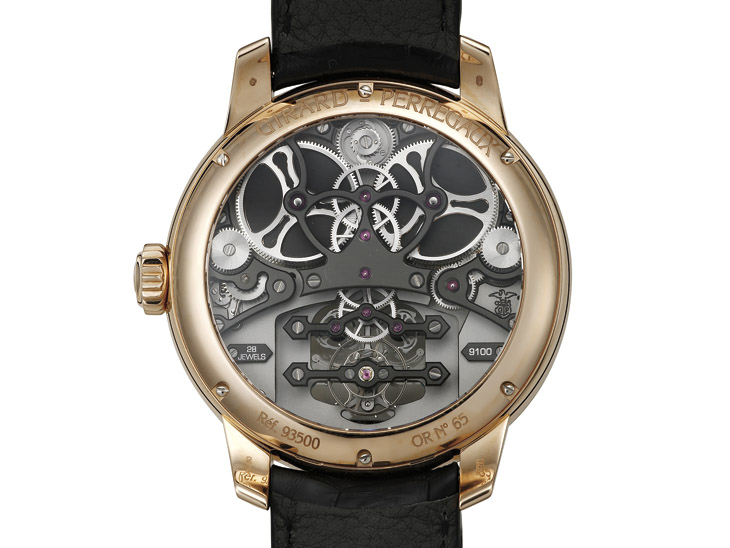

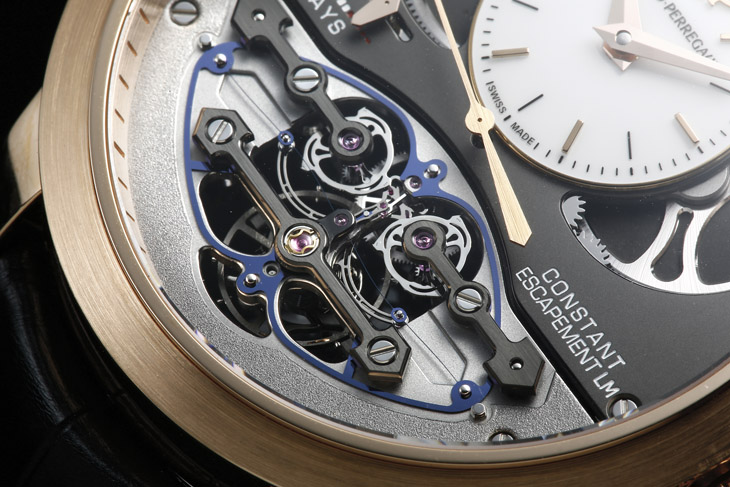

▲ 双擒纵轮系统
机芯擒纵系统是由两枚擒纵轮经过一枚中介轮整合等时,这枚中介轮在这裡算是五番车,由此连回轮系。机芯中运用许多金桥的与会,像是这裡摆轮和擒纵轮——五番车的表桥都是。


细丝在这裡的动作,力学中称之为「挫屈」,就像对一张名片的两端施力将它拗弯,这时只要一点点反向的力道就能让它弹向另一边;细丝的功能有点像是挡仔,它规范了马仔,乃至于摆轮的的动作,在它的规制下摆轮的摆辐不会因为发条动力的波动而有太大的变化——具体来说差不多能控制在5度以内,由此达到更稳定的动作,乃至于更高的精度。

一般讲到恆定动力多半会从动力端着手,利用累积动力分段释放等等各种不同的方式将动力输出的波动均一化,而这些动作都发生在动力进入擒纵系统之前,而GP的作法则是从调速擒纵端加以规范,反正恆定动力的最终目的也是要维持摆轮摆辐的稳定,GP索性直接从这裡介入;不过其实从整体来说这枚机芯在动力端也有做一些均一化的动作,它採用了双发条盒四发条的系统(一个发条盒裡有上下两条发条),系统本身同样也具备了恆定动力的功能,只是整个轮系中还是以擒纵端的装置最为关键。



▲ 21,600vph的震频
双擒纵轮分别都只有叁齿,由于摆轮的震频为21,600vph,因此两轮都走完一圈的行程正好是一秒。其实GP也实验过更高的震频,不过带动薄片上的细丝需要一定的力道,低震频相对比较有力。

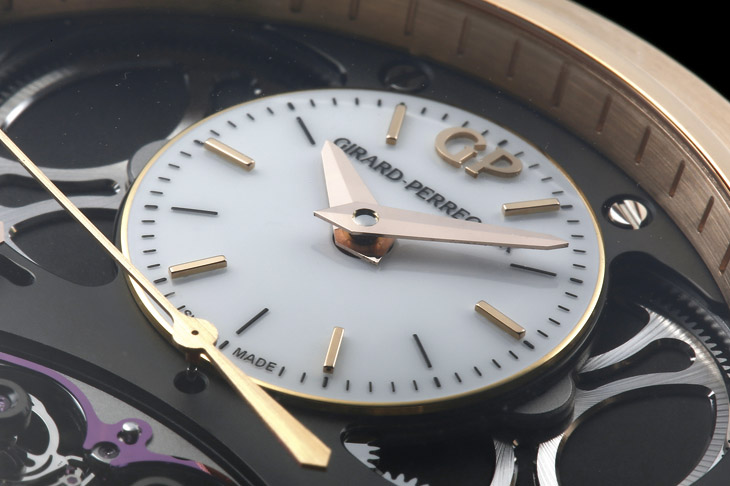

▲ 偏心时分盘
表款採用中央大秒针搭配偏心时分盘的配置,从机芯侧来看指针刚刚好就是位在四番车和二番车的正上方,没经过任何中介轮,一本GP工整的轮系路径。时分盘本身的立体感也很好。



▲ 七日动力储存
表面的左边有一个直线式的动力储存显示,机芯具备约七天的动力。系统在2008年发表时原本採用10Hz的震频,后来甚至实验过15Hz的高震频,但最后产品化时还是朝低震频、长动力的方向发展。





ZENITH
Academy George Favre-Jacot

这款跟哥伦布陀飞轮同属Academy系列的芝麻鍊款以品牌创办人George Favre-Jacot为名,省略了陀螺仪擒纵,仅餘小叁针和储能显示的基本功能,可以说是纯粹以芝麻鍊为卖点。

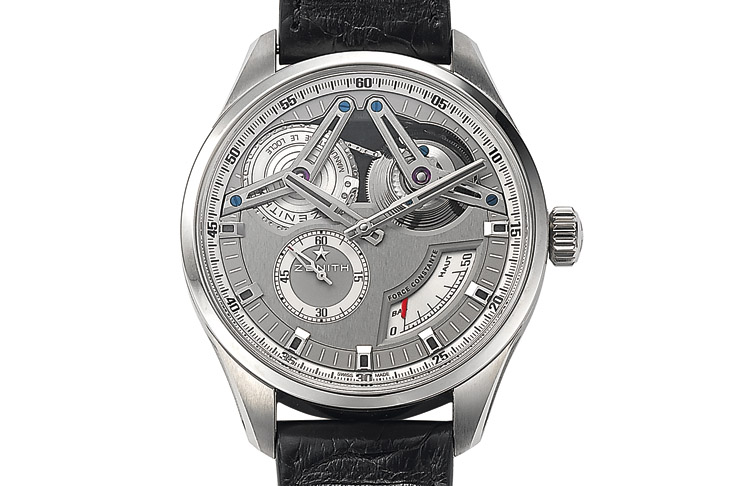

▲ 鈦金属材质/El Primero 4810 C手动上鍊机芯/时、分、小秒显示/芝麻鍊装置、动力储存显示/C.O.S.C.天文台认证/鱷鱼皮表带、蝴蝶扣/蓝宝石水晶镜面、螺丝固定式透明底盖/防水100米/参考价:NT$ 2,315,000/查询电话:(02)2778-7266


芝麻鍊表款之于ZENITH真力时如今似乎也变得颇具代表性了;事实上他们家具备芝麻鍊的款式也不是真的很多,只是其中的哥伦布陀螺仪在短短数年内出过好几个特殊版,曝光度相当高,多少也让这种机构跟品牌之间的连结更形强固。这款同属Academy系列的芝麻鍊款以品牌创办人为名,省略了零重力陀螺仪擒纵系统,仅餘小叁针和储能显示的基本功能,可以说是纯粹以芝麻鍊为卖点,同一枚机芯之前有先推出整体设计走古典风的玫瑰金版,而这款则是改採前卫风格的鈦金属版。

从哥伦布陀螺仪到这款搭载的4810 C,机芯一律都冠上了El Primero之名,但实际上我们不太容易从外观看出它们跟El Primero的关联,甚至这几个型号都是手上鍊的,跟以史上第一枚自动计时机芯闻名的El Primero有着本质上的不同,所以这裡ZENITH应该是沿用了El Primero的轮系还有36,000vph的高震频再加以重新规划,而这也是业界现在常用的手法。

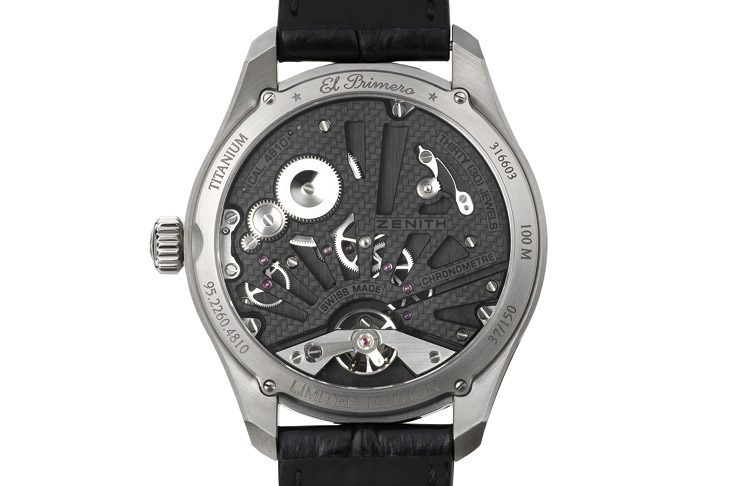

▲ 科技感的机芯装饰
鈦金属版和玫瑰金版的机芯板路基本相同,除了五番车和摆轮之外全以单一夹板固定,不过这款的较多直线,还增加了一些鏤空露出底下轮系;另外这款在夹板表面做了碳纤维的装饰。


机芯的重点自然是它巨大的芝麻鍊结构,机构整整佔去了半枚机芯,而表款设计上也很直接地将这点秀在表面上。芝麻鍊堪称是目前最古老的恆定动力系统,它以鍊条连接发条盒和宝塔轮,利用宝塔轮的锥状结构,当发条满鍊扭力强劲时鍊条盘在塔轮顶端,由于顶部的直径短,力矩小,正好平均掉过剩的扭力,反之接近空鍊时鍊条捲到塔轮底端,大直径的大力矩也补足了扭力的贫弱,透过这样的机构所输出的动力理论上可以维持较稳定的曲线,从而提升机芯整体运作的品质。

表款在表面的上半部做了大面积的开面,让整个芝麻鍊机构完全露出;之前哥伦布陀螺仪的概念是根本不做面盘,直接将机芯暴露在表面,只在有功能的地方局部加上刻度,而这款的情形则是表款基本上仍然有面盘、但却特地做了开口来秀出芝麻鍊的部分,逻辑上有所不同。开口上有两枚夸张的V字形表桥横过,分别固定住发条盒和宝塔轮,由于这两个部件是动力单元,上鍊时整体要承受到相当大的应力,因此固定它们的桥板也必须加倍强固,由此却也形成了表面上突出的主视觉。功能上这款是中央时分针,小秒盘位在7~8点之间,右下方则是动力储存显示,其中储能显示的设计很像汽车或是其他专业仪器的仪表。

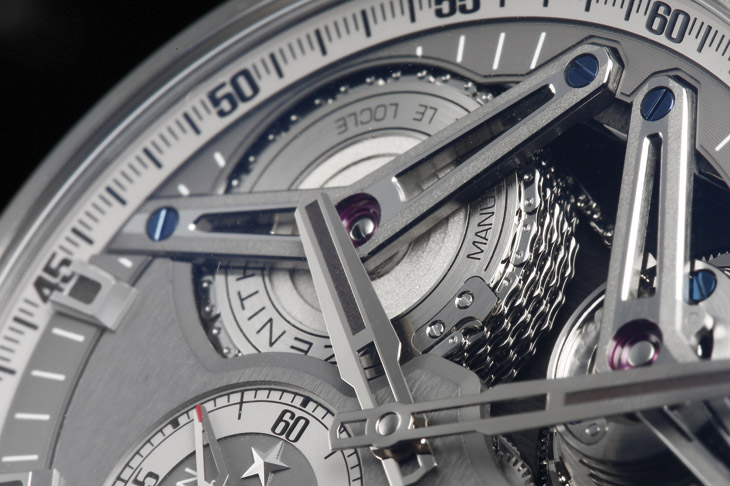

▲ 外露的芝麻鍊系统
使用者上鍊时会先捲动宝塔轮,塔轮拉动鍊条,从底部逐渐盘到顶端,机芯运作时再逐渐从塔轮上将鍊条拉回去。装置芝麻鍊需要相当的空间和厚度,因此表款的尺寸也不小。

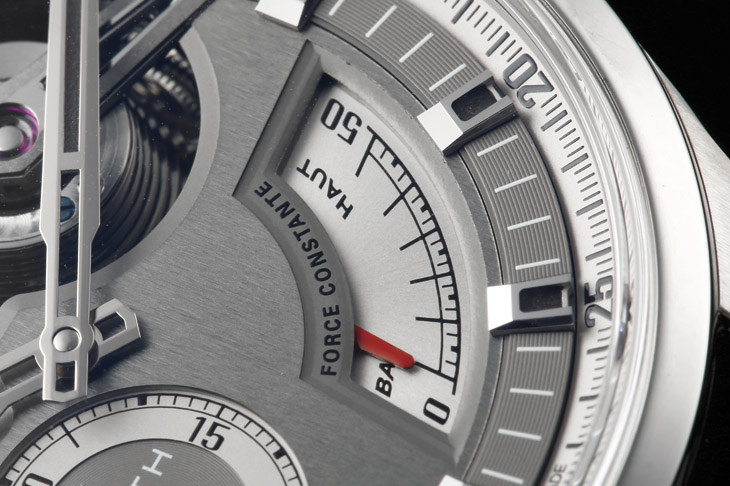

▲ 仪器感的储能显示
玫瑰金版的储能显示就是一般的指针指示,这款的却将指针压在面盘底下,再加上刻度的标示样式,看起来很像专业仪器的仪表,应该是相当讨喜的一个细节。

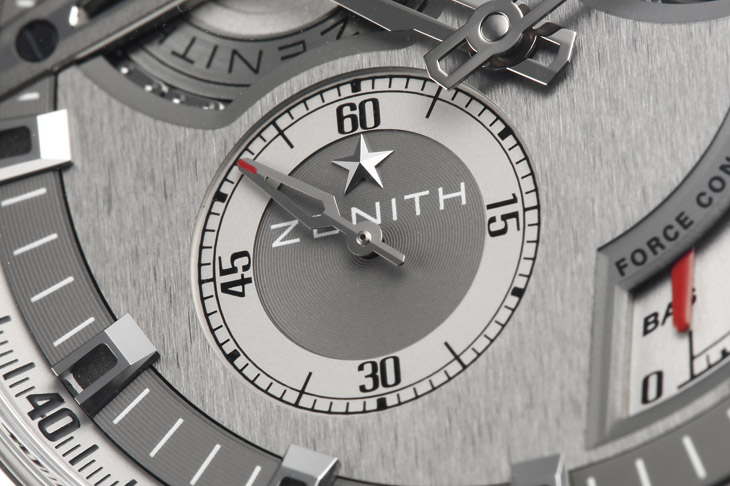

▲ 立体感丰富的面盘
由于整个表面已经趋近饱和了,因此品牌的Logo是打在小秒盘内。小秒盘乃至于这个面盘都做了相当多层次,而主面盘的表面处理採用了髮丝纹,冷峻的金属感也颇适合鈦金属的材质。
